RHZYN240/120

正壓式消防氧氣呼吸器

使用說明書

第1章 概述

正壓式消防氧氣呼吸器是以高壓氧氣瓶充填壓縮氧氣為氣源，不依賴外界環境氣體，使用氧氣瓶內的氧氣呼吸，用呼吸艙（或氣囊）作儲氣裝置，面罩內的氣壓大于外界大氣壓的閉路循環式呼吸器。

1.1用途

正壓式消防氧氣呼吸器適用于消防員和搶險救護人員在有毒、缺氧、煙霧、懸浮于空氣中的有害污染物等惡劣環境中，搶險救災或從事災情處理工作時提供呼吸保護。

1.2執行標準

正壓式消防氧氣呼吸器應嚴格按照XF 632-2006《正壓式消防氧氣呼吸器》標準進行管理和使用。碳纖維復合氣瓶應符合GB 28053-2011《呼吸器用復合氣瓶》標準。高壓氧氣瓶要用專用氧氣充填泵充填醫用氧氣，氧氣應符合GB 8982-2009《醫用及航空呼吸用氧》標準的規定。清凈罐中裝填的氫氧化鈣，其二氧化碳吸收率應符合MT 454-2008《隔絕式氧氣呼吸器和自救器用氫氧化鈣技術條件》要求。

第2章 技術特性

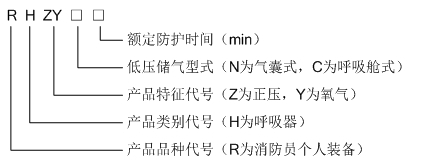

2.1產品型號

2.2特點

●面罩經永久防霧和硬化處理，無需后期涂防霧液，防霧和硬化性能沒有期限；

●面罩密封膠體為食品級硅膠材質，柔軟舒適，氣密性好；

●儲氣囊為大容量設計，容量為7.5L以上，儲氣緩沖空間充足，氣囊變形阻力小，提升佩戴者的呼吸舒適度；

●超壓排氣功能為超前排氣結構，清凈罐處理前的廢氣被提前排出，節省氣源，延長有效使用時間；

●冷卻器盒蓋朝向身體側，無需揭開呼吸器上蓋便可更換冷卻冰塊；

●呼吸軟管加粗，間接增加氣囊容積，進一步提高呼吸舒適度；

●面罩與供氣閥的連接采用插口式，裝卸快捷簡便；

●優化的定量閥結構，定量供氧更加穩定；

●面罩上設有傳聲膜片，明顯提升佩戴者的通話質量，改善現場通訊效果。

2.3主要技術參數

表2.1 正壓式消防氧氣呼吸器的主要技術參數

* 整機重量不含氫氧化鈣和壓縮氧氣

第3章 結構與部件

3.1產品結構

氧氣呼吸器的結構請見圖3.1。

3.2基本部件

3.2.1儲氣瓶和瓶閥

儲氣瓶是儲存人體呼吸用壓縮氧氣的高壓容器。氣瓶符合國家質量技術監督局國發［2000］250號《氣瓶安全監察規程》規定。氣瓶為鋁合金內膽碳纖維纏繞氣瓶，外層涂環氧樹脂。氣瓶瓶閥的開啟方向?yàn)槟鏁r(shí)針，反之為關閉。手輪采用磨砂防滑設計，使用氧氣呼吸器時，為保證供氣充足，請把瓶閥開啟到最大位置。氣瓶閥上裝有過壓保護安全膜片，其爆破壓力應為25MPa，額定儲氣壓力為20MPa，當氧氣瓶內壓力升至25MPa以上時，保護膜片自動卸壓。

3.2.2 減壓器

減壓器的主要作用是將氧氣瓶內的高壓氧氣降壓為0.55～0.75MPa的穩定中壓氧氣，并通過需求閥和定量接口分別輸送到氣囊和冷卻器，提供自動供氧、定量供氧和手動供氧功能。

注意：出廠時減壓器已經調試好，沒有經過培訓的人員不能擅自拆卸。

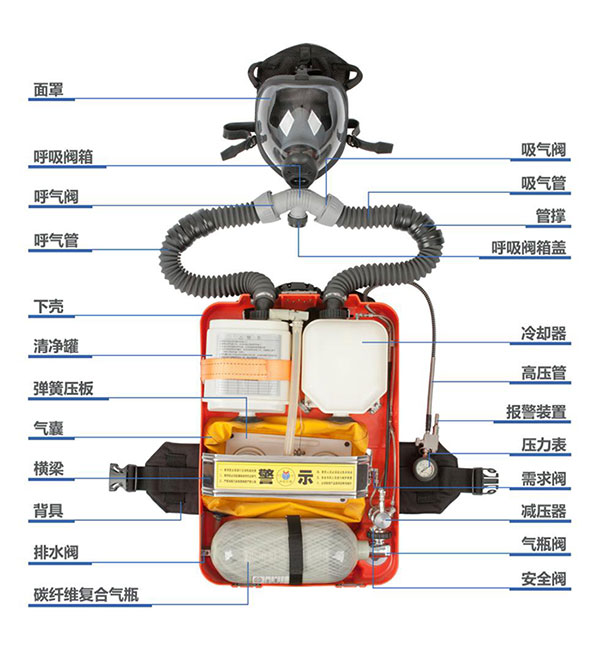

圖3.1 正壓式消防氧氣呼吸器結構圖

3.2.3 氣囊

氣囊由無毒無異味的橡膠材料制成。它是隨佩戴者耗氣情況而起伏伸縮變化的緩沖容氣裝置，用來貯存來自減壓器輸出的氧氣和清凈罐凈化過后的氣體。此外，氣囊內壁還有吸附二氧化碳吸收劑、懸浮顆粒和收集冷凝水的作用。
